CNC Pens ve Takım Tutucu Problemleri: Salgı, Titreşim ve Takım Ömrüne Etkileri

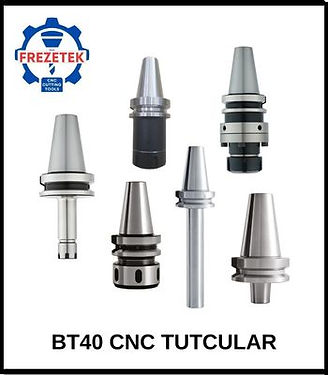

Takım Tutucular

⚙️ CNC'de Pens ve Takım Tutucu Neden Bu Kadar Önemlidir?

CNC işleme operasyonlarında kesici takımın performansı yalnızca takımın kalitesiyle belirlenmez. Takımın iş miline nasıl bağlandığı, ne kadar hassas merkezlendiği ve kesim sırasında CNC Pens ve Takım Tutucu nun ne kadar rijit tutulduğu da işleme sonucunu doğrudan etkiler.

Özellikle ER pens sistemleri ve takım tutucular, kesici takım ile CNC iş mili arasındaki en önemli bağlantı noktalarından biridir. Bu sistemde meydana gelen küçük bir hata; takımda salgı, titreşim, düzensiz aşınma, ölçü kaçıklığı ve yüzey kalitesinde bozulma şeklinde kendini gösterebilir.

Bazen operatör takımın kesim performansındaki düşüşü doğrudan frezeye bağlar. Oysa aynı takım farklı bir pens veya tutucuyla çok daha iyi sonuç verebilir. Bunun temel nedeni, kesici takımın iş parçasıyla temasından önce takım tutucu sisteminin doğru ve hassas şekilde çalışması gerektiğidir.

Özellikle yüksek devirli CNC işlemlerinde bu konu daha da önem kazanır. Takım tutucunun balansı, salgısı, bağlama yüzeylerinin temizliği ve takımın tutucudan çıkma mesafesi birlikte değerlendirilmelidir. Profesyonel takım tutucularda üreticiler bu nedenle salgı ve balans değerlerini açıkça teknik özellik olarak belirtmektedir.

📏 1. Pens ve Takım Tutucuda Salgı (Runout) Problemi

CNC takım bağlama sistemlerinde en önemli konulardan biri salgıdır (runout).

Takımın teorik olarak iş mili ekseni üzerinde dönmesi gerekir. Ancak pens, takım tutucu, takım şaftı veya bağlantı yüzeylerinde oluşan küçük bir eksen kaçıklığı, takımın dönme sırasında merkezden uzaklaşmasına neden olabilir.

Salgı değeri küçük görünse bile özellikle küçük çaplı kesici takımlarda etkisi oldukça büyük olabilir. Takım çapı küçüldükçe kesici kenarın maruz kaldığı yük dağılımındaki dengesizlik daha belirgin hale gelir.

Örneğin iki ağızlı bir frezede ağızların eşit yük alması gerekirken salgı nedeniyle bir kesici kenar diğerinden daha fazla talaş kaldırabilir. Bu durum zaman içerisinde düzensiz aşınmaya ve yüzey kalitesinin bozulmasına neden olabilir.

🔍 Salgının Belirtileri

• Takım dönerken gözle görülür yalpalama

• İşleme sırasında titreşim

• Yüzey kalitesinde bozulma

• Kesici ağızlarda düzensiz aşınma

• Takım ömrünün beklenenden kısa olması

• Ölçülerde tekrarlanabilirlik problemleri

• Özellikle küçük çaplı takımlarda erken performans kaybı

Profesyonel takım tutucularda salgı hassasiyeti üreticinin teknik değerleriyle belirtilir. Örneğin bazı ER takım tutucu sistemlerinde 2,5 × D mesafesinde ≤0,008 mm seviyesinde runout doğruluğu verilmektedir.

🧲 2. Aşınmış veya Hasarlı Pens Kullanılması

Pens, takım şaftını doğrudan kavrayan parçadır. Bu nedenle pensin fiziksel durumu takımın merkezlenmesi ve sıkma kuvveti açısından kritik öneme sahiptir.

Uzun süre kullanılan penslerde zamanla kavrama yüzeylerinde aşınma meydana gelebilir. Kesici takım sürekli aynı pens içerisinde kullanıldığında pensin temas noktalarında deformasyon oluşabilir.

Dışarıdan bakıldığında sağlam görünen bir pens, hassas bir ölçüm yapıldığında beklenen merkezleme performansını göstermeyebilir.

Ayrıca pensin yere düşmesi, yanlış şekilde temizlenmesi veya kesici takımın bağlanması sırasında yüzeyinin zarar görmesi de salgıyı artırabilir.

⚠️ Aşınmış Pens Nasıl Anlaşılır?

• Takım sıkıldığında merkezleme problemi oluşuyorsa

• Aynı takım farklı penslerde farklı sonuç veriyorsa

• Takımda beklenmeyen salgı görülüyorsa

• Pens yüzeylerinde çizik veya ezikler varsa

• Pens kanallarında deformasyon görülüyorsa

• Takım bağlandıktan sonra titreşim oluşuyorsa

Bu belirtiler görüldüğünde yalnızca takımı değiştirmek yerine pens sisteminin de kontrol edilmesi gerekir.

🧹 3. Pens ve Tutucu Yüzeylerinin Temiz Olmaması

CNC takım tutucu sistemlerinde en basit görünen fakat en sık ihmal edilen konulardan biri temizliktir.

Takım tutucunun konik yüzeyinde, pens yuvasında veya takım şaftında kalan çok küçük bir talaş parçası bile bağlama geometrisini değiştirebilir.

Özellikle takım tutucunun CNC iş miline bağlandığı konik yüzeylerde oluşan kirlenme veya çapak, tutucunun iş miline tam oturmasını engelleyebilir. Haas'ın takım ölçüm ve bakım dokümanlarında da takım tutucu ve konik yüzeylerin temiz tutulmasının runout azaltılması açısından önemli olduğu özellikle belirtilmektedir.

Bu nedenle temizlik yalnızca takım değiştirme sırasında yapılan basit bir işlem olarak görülmemelidir.

🛠️ Temizlikte Kontrol Edilecek Noktalar

• Pensin iç yüzeyi

• Pens yuvası

• Takım şaftı

• Pens somunu

• Takım tutucunun konik yüzeyi

• CNC iş milinin konik bağlantı yüzeyi

Temiz olmayan bir bağlama yüzeyi, hassas bir takım tutucu sisteminin avantajını ortadan kaldırabilir.

🔩 4. Pens Somununun Yanlış Kullanılması

Pens sisteminin doğru çalışması için yalnızca doğru pensi seçmek yeterli değildir. Pens somununun da doğru şekilde kullanılması gerekir.

ER sistemlerinde pensin somuna doğru şekilde oturtulması, ardından takımın pens içerisine uygun şekilde yerleştirilmesi ve bağlantının üreticinin önerdiği yöntemle sıkılması gerekir.

Somunun sürekli darbeli veya kontrolsüz şekilde sıkılması, bağlantı elemanlarında gereksiz aşınmaya neden olabilir.

Aynı şekilde pens somununu gerektiğinden az sıkmak da takımın kesim sırasında hareket etmesine veya eksenel olarak kaymasına neden olabilir.

🔧 Doğru Uygulama

• Doğru pens ve somun kombinasyonu kullanılmalıdır.

• Pens somuna doğru şekilde oturtulmalıdır.

• Takım şaftı temiz olmalıdır.

• Sıkma işlemi uygun anahtarla yapılmalıdır.

• Üreticinin önerdiği sıkma yöntemi ve tork değerleri dikkate alınmalıdır.

ER sistemlerinde üretici talimatlarına uygun sıkma yöntemi kullanılması, takımın güvenli ve stabil şekilde bağlanması açısından önemlidir.

📐 5. Takımın Tutucudan Gereğinden Fazla Çıkarılması

Takım tutucu problemlerinin önemli bir bölümü doğrudan tutucudan değil, takımın gereğinden fazla dışarıda bırakılmasından kaynaklanabilir.

Takımın serbest boyu arttıkça kesim sırasında oluşan esneme ve titreşim eğilimi de artar. Özellikle küçük çaplı karbür frezelerde bu durum daha belirgin hale gelir.

Örneğin uzun bir takım ile kısa bir takım aynı kesme parametrelerinde çalıştırılsa bile aynı davranışı göstermeyebilir. Çünkü takımın rijitliği ve titreşim karakteristiği değişmiştir.

Bu nedenle derin bir bölgeye ulaşmak için uzun takım kullanılması gerekiyorsa, takım geometrisi ve kesme parametreleri de buna göre yeniden değerlendirilmelidir.

📌 Uygulamada

• Takımı mümkün olduğunca kısa bağlayın.

• Gereksiz uzun takım kullanmayın.

• Derin işleme için uygun takım boyu seçin.

• Uzun takımlarda daha kontrollü kesme koşulları kullanın.

• Titreşim oluşuyorsa öncelikle takım çıkma mesafesini kontrol edin.

🌀 6. Takım Tutucuda Balans Problemi

Yüksek devirli CNC işlemlerinde takım tutucunun balans durumu büyük önem taşır.

Dönen sistemde kütlenin eksen etrafında dengeli şekilde dağılmaması, devir yükseldikçe titreşim olarak ortaya çıkabilir.

Bu nedenle özellikle yüksek devirli spindle sistemlerinde takım tutucunun yalnızca mekanik olarak takıma bağlanması yeterli değildir. Tutucunun çalışma devrine uygun balans seviyesine sahip olması gerekir.

Profesyonel ER takım tutucularda balans sınıfı ve izin verilen maksimum devir değerleri üretici tarafından belirtilmektedir. Örneğin bazı SCHUNK ER sistemlerinde G2.5 / 25.000 RPM gibi balans değerleri teknik özelliklerde yer almaktadır.

⚙️ Balans Probleminin Belirtileri

• Yüksek devirde artan titreşim

• Olağandışı çalışma sesi

• Yüzey kalitesinin bozulması

• Takım ve tutucuda aşırı ısınma

• İş mili rulmanlarında gereksiz yük

• Takım ömrünün azalması

🔄 7. Yanlış Pens Çapı Seçimi

Pens sistemlerinde takım çapına uygun pens seçimi temel bir gerekliliktir.

Takım şaft çapı ile pens kapasitesinin uyumlu olması gerekir. Uygun olmayan bir pens ile takım bağlamak, takımın merkezlenmesini ve sıkma kuvvetinin düzgün dağılmasını olumsuz etkileyebilir.

Burada önemli olan yalnızca “takım pensin içine giriyor mu?” sorusu değildir.

Asıl soru:

“Takım doğru tolerans aralığında ve düzgün şekilde merkezlenerek sıkılabiliyor mu?”

olmalıdır.

🎯 Doğru Pens Seçiminde

• Takım şaft çapını kontrol edin.

• Pens tipini kontrol edin.

• Pensin fiziksel durumunu inceleyin.

• Takım ve pens yüzeylerini temizleyin.

• Uygun sıkma aralığına sahip pens kullanın.

🧰 8. Takım Tutucunun Konik Yüzeyinde Problemler

Takım tutucunun CNC iş miline bağlandığı konik yüzey, sistemin hassasiyetinde önemli rol oynar.

Bu yüzeyde oluşan kir, çapak, çizik veya hasar tutucunun iş miline doğru şekilde oturmasını engelleyebilir.

Burada problem doğrudan pens kaynaklı olmasa bile operatör tarafından “pens salgısı” olarak değerlendirilebilir.

Bu nedenle salgı tespit edildiğinde sadece pensi değiştirmek yerine takım tutucu ile iş mili arasındaki bağlantının tamamı kontrol edilmelidir.

🔍 Kontrol Edilecek Alanlar

• Tutucu koniği

• İş mili koniği

• Tutucunun temas yüzeyleri

• Çapak ve kir oluşumu

• Darbe veya yüzey hasarı

• Tutucunun iş miline tam oturup oturmadığı

📊 9. Salgının Takım Ömrüne ve Yüzey Kalitesine Etkisi

Pens ve tutucudaki küçük bir salgı, CNC operasyonunun birçok noktasını aynı anda etkileyebilir.

Kesici ağızların eşit yük almaması, takımın bir bölümünün diğerinden daha fazla çalışmasına neden olur. Bunun sonucunda takımın aşınması homojen gerçekleşmez.

Bu durum özellikle hassas ölçülü işlerde ve finiş operasyonlarında daha fazla hissedilir.

📈 Salgı Artarsa Ne Olabilir?

Salgı ↑ → Kesici kenar yükü dengesizleşir

Dengesiz yük → Titreşim ve düzensiz aşınma artar

Titreşim ↑ → Yüzey kalitesi düşer

Aşınma ↑ → Takım ömrü azalır

Stabilite ↓ → İşleme hassasiyeti bozulur

Bu nedenle takım tutucu sistemi, kesici takım kadar işleme prosesinin bir parçasıdır.

🛠️ 10. Pens ve Takım Tutucu Bakımı Nasıl Yapılmalı?

Pens ve takım tutucu bakımında amaç yalnızca ekipmanı temiz tutmak değildir. Asıl amaç, takımın her bağlanışında mümkün olduğunca aynı merkezleme, sıkma ve rijitlik koşullarını tekrar edebilmektir.

Özellikle yoğun CNC üretiminde penslerin uzun süre kontrol edilmeden kullanılması, zaman içerisinde fark edilmeyen hassasiyet kayıplarına neden olabilir.

Bu nedenle düzenli bakım ve kontrol sistemi oluşturmak, problem ortaya çıktıktan sonra müdahale etmekten daha doğru bir yaklaşımdır.

✅ Pratik Bakım Rutini

• Pensleri düzenli olarak temizleyin.

• Pens kanallarını kontrol edin.

• Hasarlı pensleri kullanmayın.

• Pens somunlarını kontrol edin.

• Takım şaftlarını temiz tutun.

• Tutucu koniklerini temizleyin.

• İş mili koniğini kontrol edin.

• Gerektiğinde salgı ölçümü yapın.

• Yüksek devirli sistemlerde balans değerlerini dikkate alın.

• Uzun süre kullanılan tutucuları periyodik olarak kontrol edin.

🔎 CNC'de Pens ve Takım Tutucu Problemi Nasıl Teşhis Edilir?

İşleme sırasında beklenmeyen titreşim, yüzey bozukluğu veya takım ömründe ani düşüş meydana geldiğinde problemi doğrudan kesici takımda aramak yerine sistematik bir kontrol yapmak gerekir.

🧭 Kontrol Sırası

1️⃣ Takımı kontrol edinTakım şaftında hasar veya deformasyon var mı?

2️⃣ Pensi kontrol edinPens yüzeylerinde aşınma veya deformasyon var mı?

3️⃣ Somunu kontrol edinPens somunu düzgün çalışıyor mu?

4️⃣ Temizliği kontrol edinPens, takım şaftı ve konik yüzeylerde talaş veya kir var mı?

5️⃣ Takım çıkma mesafesini kontrol edinTakım gereğinden fazla mı dışarıda?

6️⃣ Salgıyı ölçünTakım tutucu ve takım birlikte kontrol edildi mi?

7️⃣ Tutucuyu kontrol edinKonik yüzeyde hasar veya çapak var mı?

8️⃣ İş milini kontrol edinTutucu iş miline doğru şekilde oturuyor mu?

9️⃣ Balansı değerlendirinÖzellikle yüksek devirlerde titreşim artıyor mu?

Bu kontrol sırası, problemin yalnızca takımdan mı yoksa takım bağlama sisteminden mi kaynaklandığını anlamayı kolaylaştırır.

🎯 Sonuç: Kesici Takım Kadar Bağlama Sistemi de Önemlidir

CNC işleme prosesinde kaliteli bir kesici takım kullanmak tek başına yeterli değildir.

Pens + takım tutucu + iş mili + kesici takım birlikte çalışan tek bir sistem olarak değerlendirilmelidir.

Pensin aşınması, takım tutucudaki salgı, konik yüzeylerdeki kirlenme, yanlış bağlama, gereğinden uzun takım çıkması veya yüksek devirde balans problemleri; işleme kalitesini doğrudan etkileyebilir.

Özellikle hassas CNC operasyonlarında amaç yalnızca takımı sıkmak değil, takımı mümkün olan en düşük salgı ve en yüksek rijitlikle merkezleyerek bağlamaktır.

Doğru seçilmiş ve bakımı yapılmış bir takım tutucu sistemi; daha stabil kesim, daha iyi yüzey kalitesi, daha kontrollü takım aşınması ve daha tekrarlanabilir işleme sonuçları elde edilmesine yardımcı olur.

Bu nedenle CNC takım seçiminhttps://www.frezetek.com/de şu yaklaşım unutulmamalıdır:

Doğru takım kadar, doğru bağlama sistemi de önemlidir.
